  • クラス 1 ディビジョン 1 の説明: NEC 危険場所の機器と接地の選択

    仕様書に「クラス 1 ディビジョン 1」と書かれている場合、それは時折ガスが発生する地域以上のものであることを示しています。これは、通常の動作中に爆発性濃度の可燃性ガス、蒸気、または液体が存在する可能性があることを意味します。定期的なポンプの検査、液体サンプル、または瞬間的なバルブの開放はすべて、危険な雰囲気を作り出す可能性があります。これにより、電気設計者、メンテナンス エンジニア、調達スペシャリストにとって、すべてのコンポーネントの選択方法が変わります。 最も安全なアプローチは、分類から順に作業することです。最初に危険性を確認し、次に機器の保護を選択し、最後に接地と接着システムが設置期間中信頼性を保つのに十分な容量と耐久性を備えていることを確認します。この記事では、クラス 1 Div 1 の意味と、配線、機器、および接地コンポーネントに関して実際的な決定を下す方法について説明します。 Class 1 Div 1 分類の実際の意味 米国電気工事規程 (NEC) は、危険な場所を物質の種類ごとに分類し、次に物質が存在する確率によって分...

    2026-10-29

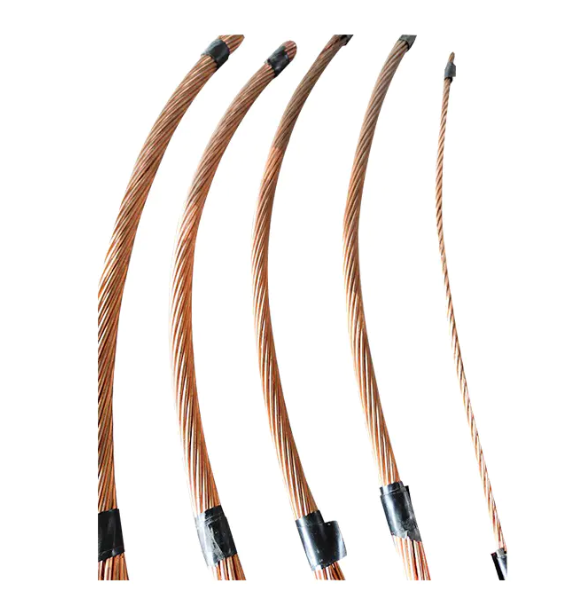

  • 100 アンペアのアース線サイズ: 8 AWG 銅または 6 AWG アルミニウム EGC (NEC 250.122)

    100 アンペアのアース線サイズ: 簡単な答え 100 アンペア回路の場合、最小の機器接地導体 (EGC) は 8AWG 銅または 6AWG アルミニウムです。この数値は NEC 表 250.122 に基づいており、パネル内の 100A ブレーカー、サブパネルへの 100 A フィーダ、および 100 A サービス切断に同じように当てはまります。 4 本のワイヤを 100 A サブパネルに引き出します。4 番目のワイヤは、多くの設置業者が習慣で手を伸ばす 10AWG ではなく、8AWG 銅線です。 この最低条件にさらに 2 つの条件が加わります。このテーブルはターゲットではなくフロアを設定するため、長期にわたって、または腐食性の場所に 6AWG 銅線を設置することを妨げるものはありません。また、電圧降下のために電流が流れる導体を拡大すると、それに伴ってアース線も拡大する必要があります。これら 2 つのルールは、現場でこのテーマに関して持ち上がる議論のほとんどを説明します。 負荷ではなくブレーカー定格によってサイズが決まる理由 ...

    2026-10-22

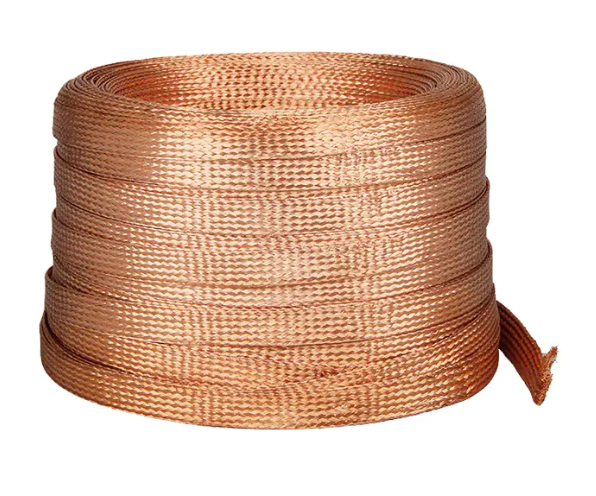

  • NEC 250 の接地とボンディング: 設置者と購入者のための実践ガイド

    作業員は 2 本の 8 フィートの接地棒を駆動し、接地電極の導体を 1 本の棒にクランプして完了と呼びます。電気検査官は、リストに記載されている不可逆コネクターを使用して 2 番目のロッドが最初のロッドに接続されていなかったため、この作業に赤タグを付けました。この 1 つのボンドの欠落は、NEC 250 の最も一般的な違反の 1 つであり、ロッドがどれだけ深く入ったかとは関係がありません。 米国電気法典の第 250 条は、接地とボンディングを規定しています。それは一つのルールではありません。これは、電極の選択、導体のサイジング、接続方法、および故障電流性能を網羅する一連の要件です。不合格の検査のほとんどは、どの電極を接合する必要があるか、どのサイズの接地電極導体が必要か、各接続をどのように作成して保護するかという 3 つの決定に遡ります。これら 3 つを正しく理解すれば、第 250 条の残りの部分が文書化され詳細になります。 NEC 250が実際に必要とするもの NEC 250 はパーツで構成されています。パート I では一般的な要件...

    2026-10-15

  • 400 Amp サービスのアース線サイズ: EGC 対 GEC および NEC ルール完全ガイド

    400 アンペアのサービス用にアース線のサイズを決定する場合、最初のステップは、どのアース線を意味するかを決定することです。 400A のブレーカーまたは切断には、表 250.122 に基づいて 3AWG 銅の機器接地導体 (EGC) が必要になる場合がありますが、接地棒に接続される接地電極導体 (GEC) は、表 250.66 に基づいて 6AWG 銅まで小さくできます。この記事では、推測に頼らずに正しいワイヤを注文できるように、両方のルールについて説明します。 EGC と GEC: 2 つの異なる接地導体 「アース線」という用語は、異なる仕事を実行する 2 つの導体に対してよく使用されます。機器の接地導体は、障害電流を電源に戻すことによって地絡を解消するため、過電流装置の定格によってサイズが決定されます。接地電極導体は、電気システムを接地棒やコンクリートで覆われた電極などの接地電極に接続し、相導体のサイズと電極のタイプによってサイズが決まります。 一般的な 400A サービスの EGC と GEC の比較。 ...

    2026-10-08

  • Ground Wire Size for 200 Amp Service: NEC Copper and Aluminum Guide Explained

    When you upgrade a 100 amp panel to 200 amps, the grounding conductors are not something you should guess at. An electrical inspector will compare the ground wire size for 200 amp service against the service entrance conductors, the grounding electrodes, and the applicable NEC tables. Depending on which part of the system you are wiring, the answer can be 2 AWG, 4 AWG, or 6 AWG. The short version for a typical residential 200 amp service is straightforward: when the service entrance conductor i...

    2026-10-01

  • Ground Wire Ampacity Chart: How to Size Grounding Conductors Correctly

    An electrical contractor is terminating a 200 A feeder that runs more than 150 feet to a new production line. The breakers are in place, the phase conductors are pulled, and the ground wire is the last item on the drawing. It is also one of the most frequently misapplied items on the job. The ground wire ampacity chart supplies the direct answer: for a 200 A overcurrent device, the minimum equipment grounding conductor is 6 AWG copper or 4 AWG aluminum. That answer carries one qualification, co...

    2026-09-24

  • 接地導体のサイズ設定: EGC については NEC 表 250.122、GEC については表 250.66

    新しい工業用建物の 400 A サービスの配線を行った請負業者は、分岐回路の機器の接地導体に使用する NEC テーブル 250.122 と同じテーブルを使用したため、接地電極導体のサイズを 3 AWG 銅にしました。エンジニアは検査前にエラーに気づきました。600 kcmil 銅非接地導体を使用した 400 A サービスの場合、表 250.66 では 2/0 銅接地電極導体が必要です。 3 AWG は問題なく通常の電流を流すことができますが、規格を満たしていないため、接地システムが果たすべき役割に対して十分に構築されていないままになります。現場ではこの混同はよくあることですが、修正は簡単です。テーブルを開く前にどの導体をサイジングしているかを特定します。 2 本の導体、2 つのサイズ表 NEC では、図面上では同じように見える 2 つの接地線をまったく異なる方法で扱い、現場では混同されることがよくあります。 の 機器接地導体 (EGC) 回路導体で動作し、電源に戻る低インピーダンスの経路を提供するため、地絡によっ...

    2026-09-17

  • NEC EGC サイズ表: 適切な機器の接地線の選択方法

    商用の電気技師がアース線のサイズ表を開いて、相導体が大きすぎる場合でも、200 A の過電流機器には 6 AWG 銅の機器接地導体 (EGC) が必要であることを発見しました。この数値は電流容量表から得られたものではありません。これは、NEC 表 250.122 の EGC サイズ表から直接得られます。この違いは見落とされがちですが、コードに準拠した安全なインストールには重要です。 EGC は、通常の動作中は電流が流れる導体ではありません。これは、回路ブレーカーが迅速にトリップできるように、故障電流を電源に戻すために存在します。ブレーカーの定格は導体が処理する必要があるエネルギー量を設定するため、コード規則では EGC の最小サイズを負荷ではなくその定格に結び付けます。この記事では、EGC サイズ表を詳しく説明し、その見方を説明し、実際に設置する接地コンポーネントに接続する方法を説明します。 機器の接地線とは何ですか? 機器の接地線は、電気機器の露出した金属部分からサービス接地線または接地バスに戻る低インピーダンスの経路を提供します。...

    2026-09-11

  • 避雷針: 仕組み、種類、設置前に考慮すべきこと

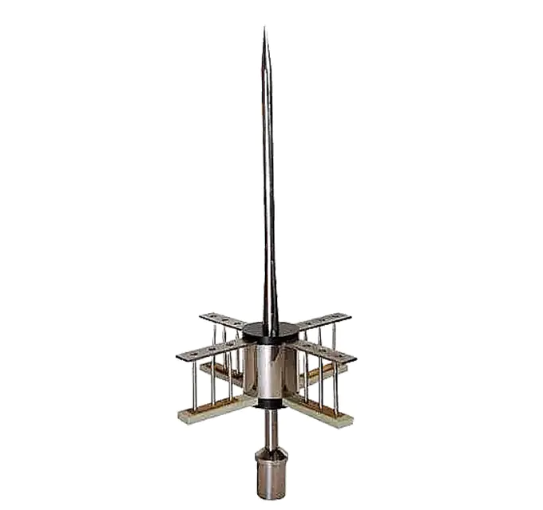

    避雷針は、避雷システム全体が 1 つのユニットとして設計、設置、保守されている場合にのみ構造物を保護します。適切な接地経路のないロッドは、屋根の上の単なる金属スパイクにすぎません。これは、経験豊富なエンジニアが保護スキームを検討するときに最初にチェックする点であり、商品を購入する購入者がよく混乱する点でもあります。 避雷針 価格だけで。 避雷針の実際の働き 避雷針はエアターミナルとも呼ばれ、構造物の近くですでに形成されている雷撃に対して制御された接続点を提供します。遠くの嵐からの雷を引き寄せず、雷の発生を防ぎません。これは、ストライキに優先経路を与えることです。つまり、航空ターミナルから引下げ導体を通って地上終端システムに至り、そこでエネルギーが土壌に放散されます。 この機能はチェーン内の 3 つのリンクに依存します。エアターミナルが攻撃を阻止する。引下げ導体はサージを屋根から地上まで運びます。接地システムは電流を消費します。いずれかのリンクが弱い場合、保護チェーンは失敗します。高品質のロッドと小さすぎる導体また...

    2026-09-10
