適切な避雷装置の選択: 避雷針と避雷器

導入

雷は自然界で最も強力な力の 1 つであり、火災、機器の損傷、さらには人身傷害を引き起こす可能性があります。これらのリスクを軽減するために、さまざまな避雷装置が開発され、住宅、商業、産業環境に広く適用されています。このうち、避雷針と避雷器は、最も一般的な解決策の 2 つです。どちらも落雷の方向転換や管理に関連しているため、一見したところ、それらの機能は似ているように見えます。ただし、設計、用途、保護範囲が大きく異なります。この記事では、避雷針と避雷器を詳細に比較し、その構造的特徴、機能原理、設置要件、コストの考慮事項を検討します。これらの側面を検討することで、読者はニーズに合った適切なデバイスを選択する際に、情報に基づいた選択を行うことができます。

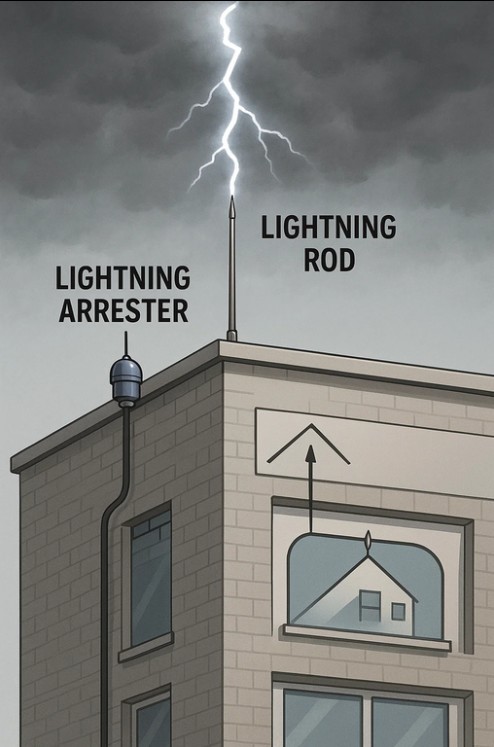

避雷針の基本的な定義

あ 避雷針 は、直撃雷から構造物を保護するために設計されたシンプルかつ効果的な装置です。これは通常、建物の最高点に設置され、導線を介して地面に接続された金属棒です。その主な機能は、雷電流が安全に地面に流れるための低抵抗の経路を提供し、建物の構造への損傷を防ぐことです。避雷針は雷を吸収したり排除したりするのではなく、放電をそらすための制御されたルートとして機能します。

避雷器の基本的な定義

あ lightning arrester, in contrast, is an electrical device used primarily to protect electrical equipment and systems from surges caused by lightning. Instead of being placed at the top of a building, it is usually installed in power systems, near transformers, or along transmission lines. The arrester diverts the excessive surge voltage to the ground while ensuring normal voltage levels pass through to the equipment. It does not directly intercept lightning strikes but mitigates the secondary effects of lightning-induced surges.

避雷針の動作原理

避雷針の動作原理は、雷放電の優先経路としての役割を中心に展開されます。雷雲が建物の上に形成されると、雲と地面の間に電場が発生します。避雷針の尖った先端は放電を引き付けるのに役立ち、その後、電流が導線を通って大地に流れます。ロッドは低抵抗の経路を提供することにより、雷が建物の屋根、壁、または基礎に損傷を与えるのを防ぎます。

避雷器の動作原理

避雷器の原理はサージの迂回にあります。通常の状態では、アレスタにより標準電圧が中断することなく流れることができます。ただし、雷によるサージが発生すると、避雷器は過剰な電圧を地面に移動させるための一時的な低抵抗経路を提供します。サージが静まると、避雷器は高抵抗状態に戻り、電気システムの通常の動作が可能になります。このようにして、変圧器、モーター、回路基板などの敏感な電気部品が故障から保護されます。

構造比較

避雷針と避雷器は構造が大きく異なります。以下の表は、これらの違いをまとめたものです。

あpplications of Lightning Rods

避雷針は、建物、記念碑、通信塔、その他の高層構造物に広く​​適用されています。直撃雷が頻繁に発生する環境では特に効果を発揮します。建物の構造と一体化することで、物理的な完全性を保護し、火災の可能性を減らします。その役割は予防的なもので、内部の電気機器ではなく物理的な建物の保護に重点を置いています。

あpplications of Lightning Arresters

避雷器は、家庭用電化製品から産業用変電所に至るまで、さまざまな電力システムで使用されています。これらは通常、配電ネットワーク、架空線、通信システムに沿って設置されます。その主な役割は、コストのかかるダウンタイム、機器の誤動作、損傷を引き起こす可能性のある電圧サージから機器を保護することです。ロッドとは異なり、避雷器は構造上の損傷を防ぐように設計されているのではなく、電気の導通と機器の信頼性を維持するように設計されています。

避雷針の設置要件

避雷針を設置するには、建物の最も高い場所に慎重に設置し、屋根の一部が保護されていない状態にならないようにする必要があります。接地システムは抵抗が低いように設計する必要があり、多くの場合、銅または亜鉛メッキ鋼の導体が使用されます。避雷針の有効性は、接地システムの品質によって決まります。不適切に設置すると、システムが機能しなくなり、構造が損傷する可能性があります。

避雷器の設置要件

避雷器は、保護対象の機器の近く、通常は電気システムの入り口に設置する必要があります。接地は信頼性が高く、サージ電流がすぐに迂回されるようにする必要があります。不適切な接地や不適切な接続は機器の故障につながる可能性があるため、多くの場合、専門家の設置が必要になります。さらに、避雷器は安全な動作を確保するために国の電気規格に準拠する必要があります。

コストに関する考慮事項

多くのプロジェクトではコストが決定要因となります。避雷針は構造が単純であるため、一般に購入と設置の費用が安くなります。ただし、避雷器にはより複雑なコンポーネントが含まれており、特殊な設置が必要になる場合があります。以下の表は、単純化したコストの比較を示しています。

メンテナンスの必要性

避雷針には最小限のメンテナンスが必要ですが、主に接地線が無傷で腐食がないことを確認するための定期検査が必要です。ただし、避雷器は定期的にテストして機能を確認する必要があります。時間の経過とともに、複数のサージにさらされると性能が低下し、交換が必要になる場合があります。診断装置を使用した定期的なテストは、電気システムの保護における信頼性を確保するのに役立ちます。

安全面

安全性の観点から、避雷針は火災の原因となる直撃を防ぎ、建物とその居住者を保護します。避雷器は敏感な電気機器を保護し、重要なシステムに損傷を与える電力サージのリスクを軽減します。どちらのデバイスも、適切に設置すると安全性が大幅に向上します。ただし、誤った使用や不適切な設置は、不完全な接地や機器の損傷などのリスクにつながる可能性があります。

環境への配慮

避雷針は耐久性のある金属で作られており、ほとんどメンテナンスをせずに何十年も使用できるため、環境への影響は最小限です。対照的に、避雷器は定期的な交換が必要な場合があり、材料の使用と廃棄につながります。リサイクル可能なコンポーネントを改善し、寿命を延ばす取り組みは、避雷器に関連する環境問題の軽減に役立ちます。

比較分析

違いを要約するために、以下の表に並べて概要を示します。

ケーススタディと実際の使用法

高層ビルが立ち並ぶ都市部では、構造上の安全性を確保するために避雷針が広く採用されています。対照的に、大規模な産業施設や配電会社は、機器の故障を防ぐために避雷器に大きく依存しています。両方の装置は一緒に使用されることが多く、ロッドは建物自体を保護し、避雷器は内部の電気システムを保護します。この補完的な使用法は、それらの間の競合ではなく、それらの独自の役割を強調します。
